2025.03.05

Ansys 2025 R1 結構模擬軟體系列 新功能

Ansys 2025 R1 結構模擬軟體系列 新功能

Ansys 2025R1 版本推出了一系列全新功能,在結構系列產品中的版本更新內容涵蓋 Ansys Mechanical, LS-DYNA, Sherlock 等多個模組,為使用者提供了強大的技術支援。

Ansys Mechanical 主要增強了求解器的效能,並提供 NVH 分析應用上的全方位整合,以及用於材料與裂紋成長分析的進階工具。這些升級讓工程師能夠在各行各業中,更高效、準確和可靠地處理費時費力的大型模型。

Ansys LS-DYNA 提供了全新的求解器和方法,可以準確呈現現實的應用,包含氣流 (Gas Flows) 、黏合劑 (Adhesives) 和電池 (Battery)。

Ansys Sherlock 推出的新功能,則是以 BGA 封裝的熱機械 (Thermal-Mech) 壽命預測為主,同時也更新了 PySherlock,加入新的 API 以及特定工作流程的自動化功能。





Ansys Mechanical 2025R1 功能亮點

GPU 與 HPC 求解運算效能

  • MAPDL 求解器大幅增強了 GPU 和 HPC 高效能運算,相較於只使用 CPU 求解,GPU 更加高效,直接求解速度提升了 2 到 6 倍,而迭代求解速度則提升了 2 到 3 倍。
  • 針對對稱與非對稱矩陣,支援多 GPU (Multi-GPU) 與求解器最佳化,新的混合求解器可實現雙精度準確度,同時減少高達 25% 的記憶體使用量。



NVH 分析一站式解決方案

  • 獨家的 NVH 分析整合解決方案,包含了提升 10 倍速度的 FRF(頻率響應函數)計算、最佳化的網格劃分、振動聲學映射以及模態貢獻分析 (Mode Contribution Analysis)。
  • 強化車輛耐久性分析功能,以提高效能與擴展性,並且 Ansys nCode DesignLife 支援綜合耐久性分析。

NVH 工具包中使用 FRF 計算器進行模式貢獻分析

Ansys Mechanical 中允許使用多個 nCode DesignLife Add-on 系統



進階的材料與裂縫成長分析

  • PolymerFEM 的 MCalibration 工具,可準確模擬材料行為。
  • 全新的 SMART 技術,可在複雜負載條件下進行裂縫成長分析 (Crack growth analysis),以及 ACCS RTM 用於複合材料的浸漬模擬。

Ansys MCalibration 是一款材料模型選擇和校準工具,透過簡化材料特性和鑑定,幫助採用複雜的先進材料模型。

SMART Crack growth 表格負載現在支援複雜的負載組合



ACCS (Ansys 複合材料固化模擬) 現在配備了 RTM 求解器,可以模擬灌注過程,也適用於分層複合材料。



使用效益

  • 針對費時費力的大型複雜模型,進行快速、有效率的模擬。
  • 用於結構、耐久性和 NVH 模擬的統一自動化工作流程,實現穩健的碰撞-耐久性-NVH 建模。
  • 提升精度和適應性,支援跨行業的最佳化設計。





Ansys LS-DYNA 2025R1 功能亮點

連續粒子氣體(CPG)介紹

  • 創新的 CFD 方法,專為模擬氣體動力學所設計,特別針對安全氣囊的展開過程。
  • 為了求解 Navier-Stokes 方程而設計的新粒子法求解器,更著重在氣體流動的準確性,尤其是在織物內部結構、通風口以及不同腔室之間的流動模擬。



增強的不可壓縮光滑粒子伽遼金(ISPG)方法

  • 針對汽車、電子、高科技、生物醫學以及製藥產業的黏著劑點膠技術 (Adhesive dispensing)。
  • ISPG可以模擬各種黏著劑 (adhesive) 的製造工藝,包括點膠、液滴分散、邊緣與縫隙填充、膠水塗佈、稀化 與接合 (bonding) 模擬。



擴展的多物理場與電池模擬功能

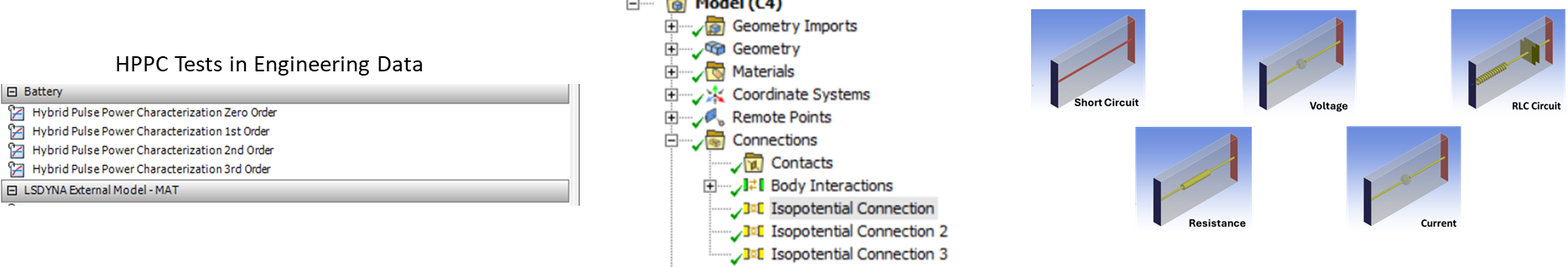

  • 新增邊界條件、等電位(Isopotential)和短路定義,可進行電池單元級別的模擬。
  • 開放 ECM 與 HPPC 工程數據,並新增電路類型的可視化功能。





Ansys Sherlock 2025R1 功能亮點

BGA 封裝的熱機械 (Thermal-Mech) 壽命預測

  • Beta 版本的新功能可針對 BGA 元件(使用 SAC305 焊料)進行 Thermal-Mech 熱機械壽命預測。此功能採用基於有限元分析FEA的方法,讓我們能夠考慮系統級效應和額外行為,以進行更深入的焊點疲勞研究。
  • 此工作流程還包含自動建立詳細的 BGA 封裝模型,用於熱機械分析。

PySherlock 更新

  • 結合 PyWorkbench 和 PyMechanical,新的 PySherlock API 幫助實現子模型 (submodel) 和插件模型 (plug model) 工作流程的端到端自動化。
  • 自動化 ICT 分析,透過新的 API 幫助管理測試點和夾具,還可以將此腳本整合至 Ansys optiSLang,以執行敏感度分析與最佳化研究。

Sherlock-Workbench 和 Sherlock 的效能提升

  • 改善了狀態感知檢查功能,當使用者在 Ansys Sherlock 中進行影響模型狀態的變更時,Ansys Workbench/Mechanical 內的模型會自動標記為過時。
  • 最佳化 RST 檔案匯入過程,部分匯入過程現在採用平行處理,透過直接設定來控制使用的執行緒數量。
  • 新的 FEA 設定「Copy Imported RST File」可以選擇是否將檔案複製到工作目錄中,若停用此功能 Sherlock 會直接從原始位置存取 RST 檔案。







Ansys Sound 2025R1 功能亮點

在 2025 R1 中,Ansys Sound 提供了有關 PyAnsys Sound、聲功率位準計算的新功能,以及從 SAS 頻譜產生時間訊號的方法。

PyAnsys Sound 中的心理聲學標準

您現在可以使用 Python 從任何穩態噪聲中計算出用於預估噪音困擾的心理聲學標準,包括功率譜密度(PSD)。

SAS 和 PyAnsys Sound 中的聲功率位準

新增了兩個聲學標準:聲功率位準(SWL) 和 LWA。聲功率位準 (SWL) 的計算是根據 ISO 3744 標準來測量聲源發出的聲功率,而 LWA 則是商用產品噪音排放的標準計算。

從 SAS 中的頻譜產生聲音

現在提供三種從頻譜中產生時間訊號的方法,考量聲音的內容,包含音調、寬頻噪音 (broadband noise) 或兩者的組合。





想了解更多資訊,或有任何相關需求,歡迎與我們聯繫 !
