用於材料與製造的影像處理

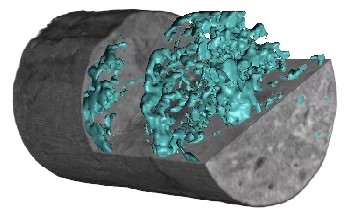

Simpleware 軟體於數位岩石建模的應用

Simpleware 提供數位岩石物理和岩石分類的軟體解決方案,透過 Simpleware 軟體的綜合 3D 影像處理介面可輕鬆視覺化、分割和量化掃描資料(CT、micro - CT、FIB-SEM...),還能夠使用功能強大的網格劃分軟體工具,進行多孔介質分析和虛擬特殊岩心分析,並將多域模型匯出至 FE 和 CFD 求解器,也可根據掃描樣品計算有效材料屬性。

Simpleware 軟體於數位岩石建模的應用

Simpleware 提供數位岩石物理和岩石分類的軟體解決方案,透過 Simpleware 軟體的綜合 3D 影像處理介面可輕鬆視覺化、分割和量化掃描資料(CT、micro - CT、FIB-SEM...),還能夠使用功能強大的網格劃分軟體工具,進行多孔介質分析和虛擬特殊岩心分析,並將多域模型匯出至 FE 和 CFD 求解器,也可根據掃描樣品計算有效材料屬性。

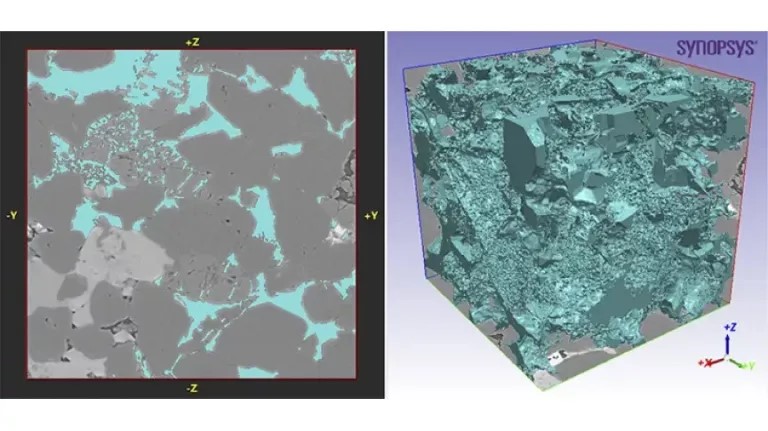

處理和量化岩石影像數據

Simpleware 軟體可用於根據影像資料視覺化、分割和產生測量值和統計數據,從而輕鬆表徵掃描樣本。

  • 檢查掃描的內部特徵

  • 使用基於分水嶺的工具輕鬆分割和分析不同的顆粒

  • 使用半自動分割工具來識別感興趣區域 (ROI)

  • 進行測量並獲得統計數據 (孔隙率、裂縫、晶粒取向…)



匯出用於 FE 和 CFD 模擬的岩石模型

使用 Simpleware 軟體專有的 FE 和 CFD 網格劃分軟體演算法,產生可用於 FE 和 CFD 求解器的模擬模型。

  • 網格具有一致的介面和共享節點

  • 定義有限元素接觸面,節點集和殼元素

  • 定義 CFD 邊界條件

  • 針對特定指標最佳化網格品質

  • 直接匯出到主流的 FE 和 CFD 求解器



計算岩石樣本的有效材料屬性

Simpleware SOLID (彈性靜力學屬性)、Simpleware FLOW (絕對滲透率)和 Simpleware LAPLACE (電導熱/ 熱導率、分子擴散率) 模組可以計算有效的材料屬性。透過簡單易用的軟體工作流程對掃描的岩石樣本進行量化。

  • 使用基於 FE 的完整模擬,以及內建求解器,快速計算分析邊界 (SOLID、LAPLACE)

  • 減少邊界條件的影響

  • 可視化從 FE 模擬獲得的場

  • 將結果匯出為文字和影像檔案



使用腳本自動化岩石建模的工作流程

Simpleware 軟體的功能可以透過 Python 和 C# 語言的集成腳本介面進行訪問 ,還可以使用巨集錄製和日誌歷史轉換器來自動化步驟,以及使用腳本 API 來編寫和編輯腳本。使用者可在軟體中加入自己創建的外掛,提高處理影像資料時的效率。



Simpleware 軟體於數位岩石建模的應用案例



想了解更多資訊,或有任何相關需求,歡迎與我們聯繫 !

艾索科技股份有限公司 AISOL Technology

  • 電話:02-2500-6210

  • 郵件:info@aisol.com.tw
