Ansys Mechanical 2024 R2 新功能亮點

Ansys Structures 2024 R2 版本帶來了一系列顯著的功能更新，旨在提升結構分析的整體效能和精確度。這些更新包括：

• 一站式服務：進一步強化了 NVH 工具包，包括 FRF 計算器、TPA 計算器和電磁負載 XML 轉換器，並與資料處理框架 (DPF) 完美整合。

• 進階模擬功能：新增流體滲透壓力負載功能，提高流固相互作用模擬的精度，並擴展資源預測功能，支持諧波響應和非線性靜態結構分析。

• 互通性優勢：擴展了模型匯入功能，支持從 ABAQUS 和 LS-DYNA 匯入檔案，並改進了從 Rocky 導入對流和力量負載的自動化過程。

這些更新不僅提升了模擬功能的全面性，也優化了工作流程的效率，確保 Ansys Mechanical 在結構分析領域中的領先地位。



Ansys Mechanical 提供 NVH 一站式工作流程

Ansys Mechanical 提供市場上唯一完全整合的 NVH 工作流程，2024 R2 版本中持續進行功能強化，NVH 工具包中增加了新功能以及對現有功能進行了強化，包含 FRF 計算器、傳輸路徑分析 (TPA) 計算器和用於電磁負載的 XML 轉換器。FRF 計算器現在能與資料處理框架 (DPF) 無縫集成，並支援新的物理量，包含應力、應變、ERP 以及 ERPL。

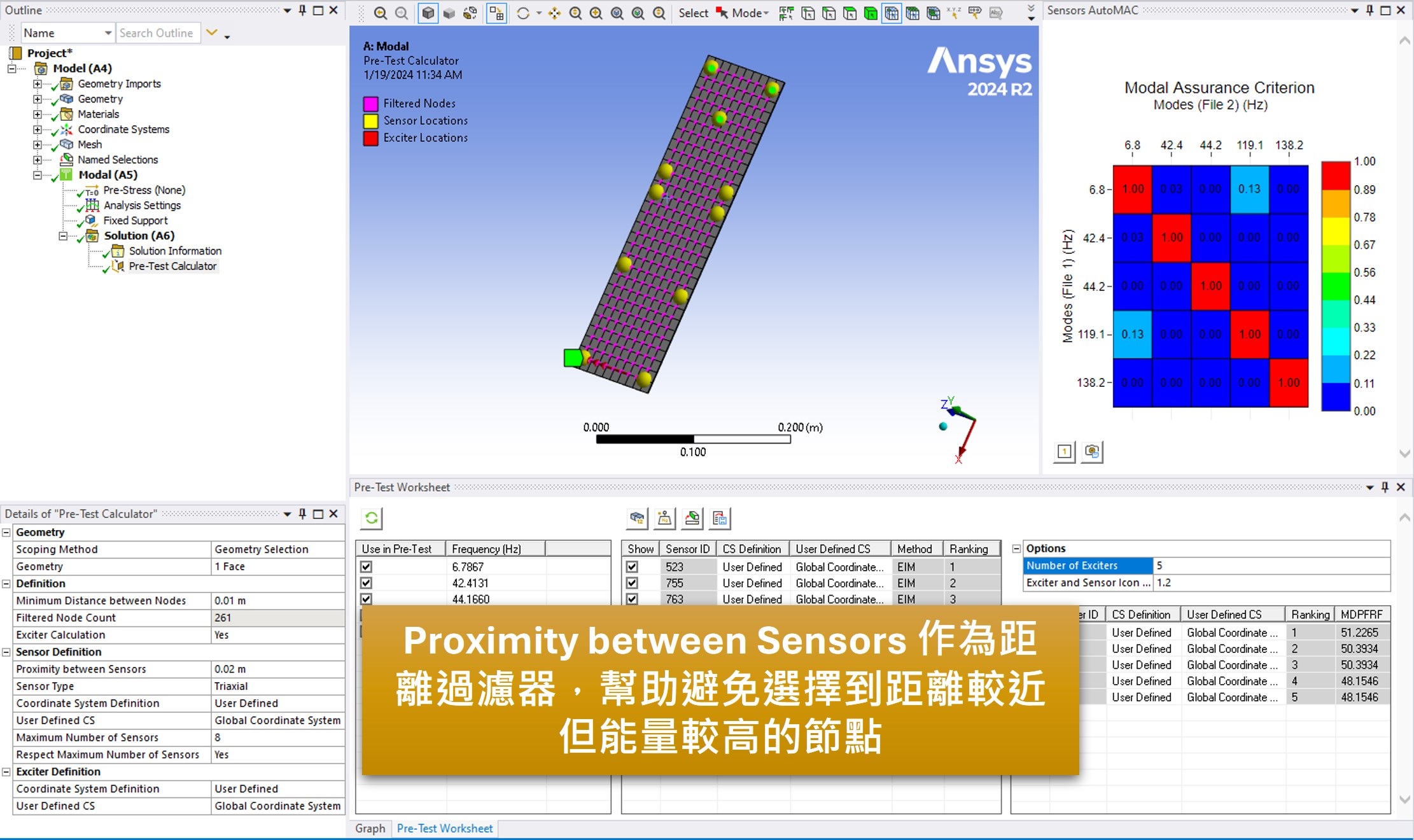

Pre-Test Calculator

NVH 工具包中 Pre-Test Calculator 有許多功能增強，包含增加感測器之間的接近度選項、自定義感測器選項、排序欄位、分析感測器質量影響。



電磁負載 XML 轉換器

電磁負載 XML 轉換器是一個 Mechanical 中的精靈嚮導面板，用於將電磁負載資料從由外部分析建立的 .CSV 格式，轉換為與 Mechanical 導入遠端負載相容的 .XML 格式。此功能支援轉換單一或多個 .CSV 檔案，允許徑向、切向和所有分力，而且可以使用 FFT 將時域中可用的負載資料轉換為頻域。



Ansys Mechanical 新增流體滲透壓力負載

Ansys Mechanical 2024 R2 中新增了一種新型負載：流體滲透壓力 (Fluid Penetration Pressure)，透過模擬周圍流體或空氣滲透到接觸界面中，提高涉及流固相互作用的模擬精度。



Ansys Mechanical 支援計算資源預測

資源預測功能現在支持諧波響應和非線性靜態結構分析，為這些計算要求苛刻的模擬問題提供關於資源利用率的見解。預測演算法能夠包括非線性條件，例如大變形、非線性材料以及與靜態結構分析中與接觸相關的非線性。



Ansys Mechanical 可從 ABAQUS 和 LS-DYNA 匯入模型

2024 R2 版本中，Mechanical 的 Model Import 功能除了原先的 .cdb 檔案之外，現在支援匯入 ABAQUS 與 LS-DYNA 檔案。現在刪除模型匯入物件，也會刪除對應產生的所有物件，例如邊界條件、幾何、接觸和命名選擇等等。



改進從 Rocky 到 Mechanical 的數據導入

使用者在 Mechanical 匯入來自 Rocky 的對流與力量負載時，使用者無需手動輸入數據，Mechanical 能夠自動完成配置，利用上游 Rocky 的模擬資料填入 Imported Load 的工作表中。有別於以往使用者必須手動輸入數據，因為工作表中可能有數百行，因此透過自動化功能大幅改善了用戶體驗。
