Oasys Suite 軟體

LS-DYNA 專用前後處理器工具

提供汽車碰撞與乘員安全分析的強大支援



Oasys 軟體特色

• 用於汽車安全分析的各種專用工具

• 安全氣囊、安全帶和假人設置

• 快速、簡單、多功能的後處理

• 動畫、實驗視頻和圖表的同步

• 針對您自己的工作流程進行 GUI 定製



Oasys 軟體包由四種類型的前後處理器組成：PRIMER、D3PLOT、T/HIS 和 REPORTER。



LS-DYNA 專用前處理器 PRIMER

Oasys PRIMER 一款 LS-DYNA 專用的前處理器，它支援幾乎 100% 的 LS-DYNA Keyword 關鍵字，您可以放心地讀取和寫入模型，確保不會丟失或損壞任何數據。同時 PRIMER 具有許多 LS-DYNA 模型檢查與修改的功能，它可以幫助 LS-DYNA 使用者快速、簡單地進行模型品質檢查。Oasys PRIMER 專為 LS-DYNA 設計的使用者介面，讓您可以方便地訪問一系列強大的 LS-DYNA 專用前處理工具。

由於它涵蓋了複雜的 *INCLUDE 關係，可以防止資料遺失和 *INCLUDE 關係被破壞。



LS-DYNA 模型設置

• 使用自定義功能表和強大的關鍵字編輯工具創建和編輯 LS-DYNA 實體。

• 廣泛的連接工具，包括對實心點焊、膠粘劑和螺栓連接的支援。

• 乘員建模：基於模擬的假人定位、安全帶裝配、座椅泡沫壓縮。

• 接觸滲透檢測和移除。

• 完全支援 INCLUDE 和 INCLUDE_TRANSFORM 檔，具有標籤範圍管理和可視化功能。



INCLUDE 模型管理



LS-DYNA 模型操作

• 快速訪問零件屬性，例如厚度和材料。

• 品質平衡和分配工具，以及具有品質縮放效果的質量計算。

• 零件/裝配體替換 （Part/assembly replace） 以更新模型以進行設計更改。

• 智慧實體刪除，同時考慮其他依賴實體。

• 智慧模型合併與標籤衝突解決。



LS-DYNA 模型驗證

• 查看大多數 LS-DYNA 實體類型，允許目視檢查。

• 查看實體之間的連接和關係 （Cross-References 和 Attached）。

• 材料屬性、時間步長、品質縮放等的輪廓。

• 超過 9000 個 LS-DYNA 特定檢查，帶有錯誤樹視圖，可輕鬆識別和修復類似錯誤的多個實例。

• 智慧模型比較，詳細說明差異和變化。



LS-DYNA 模型檢查

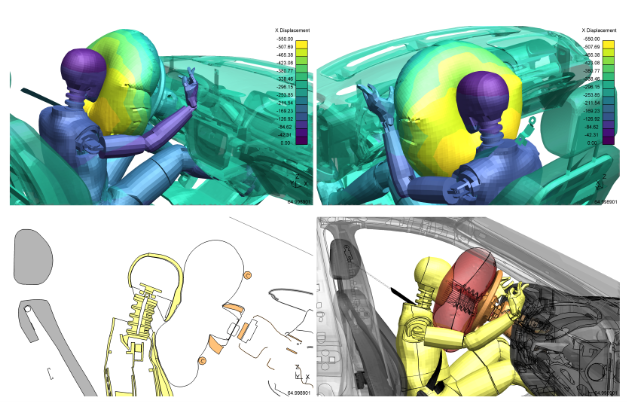

LS-DYNA 乘員建模

Oasys PRIMER 提供多種專門用於車輛安全分析的乘員假人模型定位、安全帶定位、安全氣囊折疊等工具，幫助減少創建汽車碰撞模型所需的工作時間，包含：

• 假人定位

• 使用 Mechanism 調整座椅位置

• 預壓縮座椅泡棉

• 安全帶定位，包含假人重新放置後的自動重新安裝



LS-DYNA 專用後處理器 D3PLOT、T/HIS

Oasys D3PLOT 是 LS-DYNA 專用的後處理器，用於處理 LS-DYNA 模擬結果的高級 3D 可視化軟體，支援多種繪圖方式。

–  提供 100 多個數據元件的動畫、提取和導出，並具有高級影像（包括著色、輪廓、照明和透明度）。

–  支援多個模型、多個視窗，同時查看多個模擬結果檔，再搭配 T/HIS 數據視窗，幫助進行多個結果的比較研究、調查分析。

–  搭配 D3plot viewer 讓您的團隊、供應商、客戶輕鬆觀看 3D 結果檔，D3plot viewer 無須安裝軟體，直接在線上瀏覽器即可使用，讓您更方便地與客戶溝通，不再只是觀看 2D 的結果報告。

多個模型視窗：

D3PLOT 可以支援高達同時 32 個模型和 32 個視窗。





T/HIS 是 LS-DYNA 專用的繪圖處理工具，用於處理 LS-DYNA 模擬結果的 XY 數據繪圖包，它還具有自動處理的腳本功能，可顯著減少處理工時。

–  T/HIS 可以讀取 LS-DYNA 生成的 ASCII 和二進制結果，以及 CSV、DIAdem、ISO 和 HDF5 檔

–  T/HIS 還可以將數據轉換為所需的格式，包括基本數學函數、常用濾波器（例如 CFC180）以及用於計算汽車碰撞分析中損傷標準的一些專業功能（例如 HIC、VC、THIV）



使用 D3PLOT 和 T/HIS 工具可讓您結合顯示動畫和圖表，加強、加速 LS-DYNA 的結果後處理工作。



內建檢查工作流程



LS-DYNA 分析結果自動報告工具 REPORTER

REPORTER 是 LS-DYNA 的自動報告生成工具，包含圖像、圖形、匯總表等，REPORTER 是與 D3PLOT 和 T/HIS 搭配使用的分析結果處理工具。
當設計規範需要進行多次分析時（例如：FMH、行人保護、隨機分析等），使用 REPORTER 模板批量自動處理分析結果，將有效減少工作時間。



–  使用範本和腳本對 LS-DYNA 結果進行快速便捷的後處理。

–  可用於在 LS-DYNA 分析完成後自動生成報告。

–  建立的報告可以用 PDF、PowerPoint、VBA、HTML 和 postscript 格式輸出。



REPORTER 標準荷載工況範本：

–  EuroNCAP – 正面 ODB 和 FFB

–  EuroNCAP – 側面 Side MDB 和 Pole

–  NCAP – 正面 ODB

–  EuroNCAP 行人頭部和腿部 (Pedestrian Head & Leg)

–  GTR 行人頭部 (Pedestrian Head)

–  IIHS ODB & SOB

–  USNCAP – 正面和側面



EuroNCAP 標準範本：

自動生成 LS-DYNA 報告：



*Oasys 軟體由 Ove Arup & Partners（英國）開發。
